Hallo erstmal,

da die Originallautsprecher von Blaupunkt mit ihren Papiermembranen nicht gerade akustische Meisterleistungen vollbringen, entschloß ich mich, sie endlich von ihrem Dasein zu erlösen, sprich, neue Lautsprecher einzubauen. Zunächst sollten die Blaupunkts nur durch bessere, gleichgroße Lautsprecher ersetzt werden. Da aber die Auswahl an ovalen 6*4 Zoll Lautsprecher nicht gerade groß ist und davon die meisten auch noch eine zu große Einbautiefe benötigen, mußten 13cm Lautsprecher herhalten. Nur wie kriegt man diese in die ovalen Einbauplätze platziert? Hier ist mein Weg:

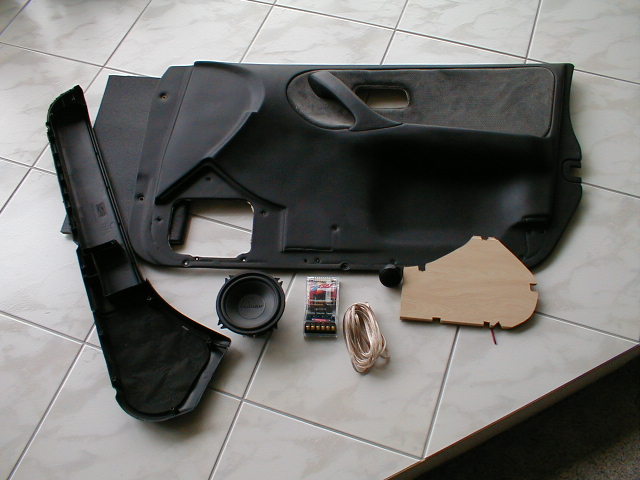

Material:  - Lanzar CS 5.1 Zweiwegesystem  - 10 Meter 0,75mm² Kabel  - MDF Panelle, 12mm stark  - selbstklebendes Dämmmaterial

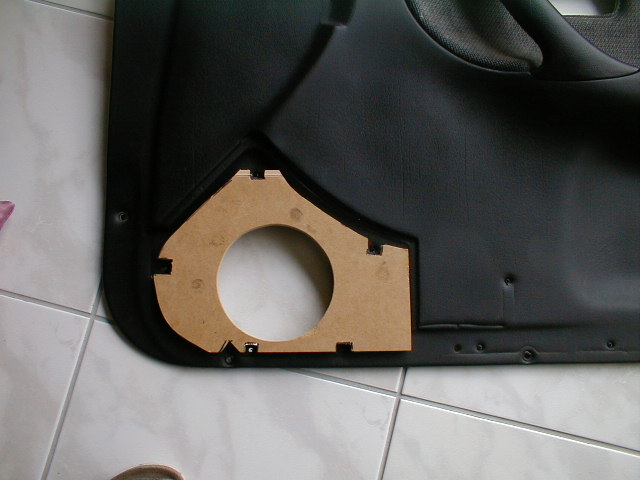

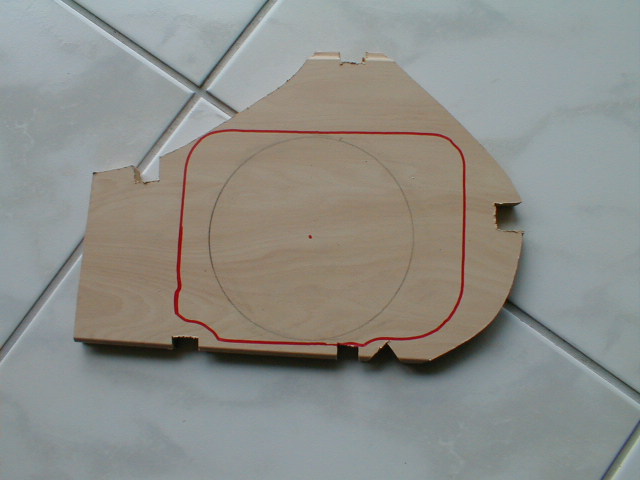

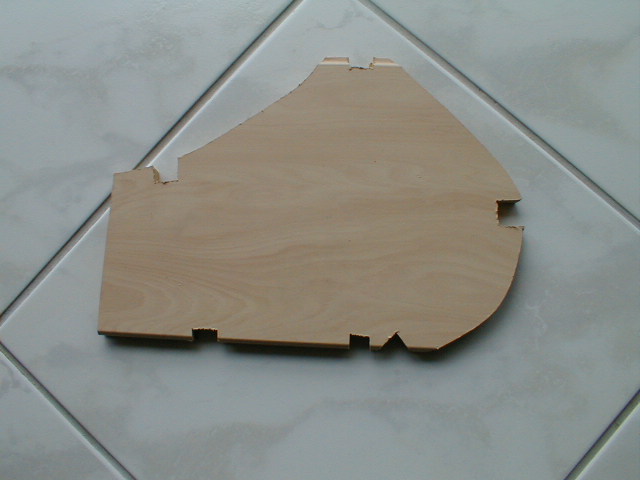

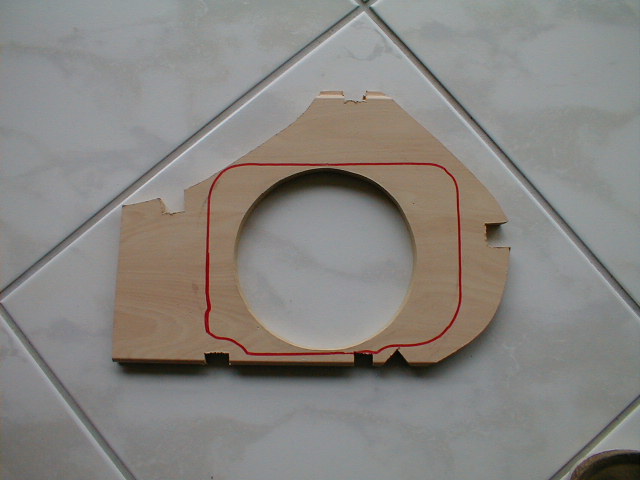

Zunächst einmal muß die Türverkleidung demontiert werden. Das ist hier genauestens beschrieben. Da man die Lautsprecher nicht einfach so in das Türblech oder Verkleidung schrauben kann, muss eine Adapterplatte her. Selbst ist hier der Mann. Als Material habe ich eine 12 mm starke Deckenpanelle aus MDF, die noch von der letzten Wohnungsrenovierung übrig war, genommen. Um die passende Form zu erreichen, muss zuerst die Ablage von der Türverkleidung demontiert werden (Schrauben auf der Rückseite lösen). Dann kann man ein DIN A4 Blatt auf die Verkleidung legen und die Umrisse markieren.  Anschließend die Schablone auf das Brett übertragen und aussägen. Wenn man gerade die Stichsäge in der Hand hat, sollte man auch gleich die Aussparungen für die Kunstoffgewindebolzen der Ablage aussägen (siehe unten erstes Bild). Anschließend wieder die Ablage inkl. unserem Adapter und die Verkleidung zusammenschrauben und die rechteckige Aussparung der Türverkleidung auf dem Adapter markieren (rotes Rechteck). Wer will kann auch auf das Anzeichnen der Aussparung verzichten, nur finde ich es so übersichtlicher. Nun schnell im Handbuch der LS nachschlagen, welchen Durchmesser die Aussparung für den Korb haben muss (in meinem Fall 12cm wie bei fast allen 13cm LS) und selbige mit dem Zirkel aufzeichnen. Dann alles wieder auseinandernehmen und mit der Stichsäge den Adapter von seinem überflüssigen Material befreien. Jetzt hat man den schwierigsten Part schon hinter sich.

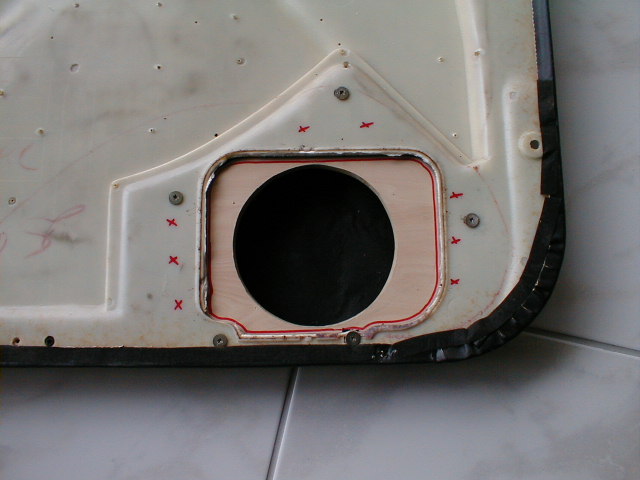

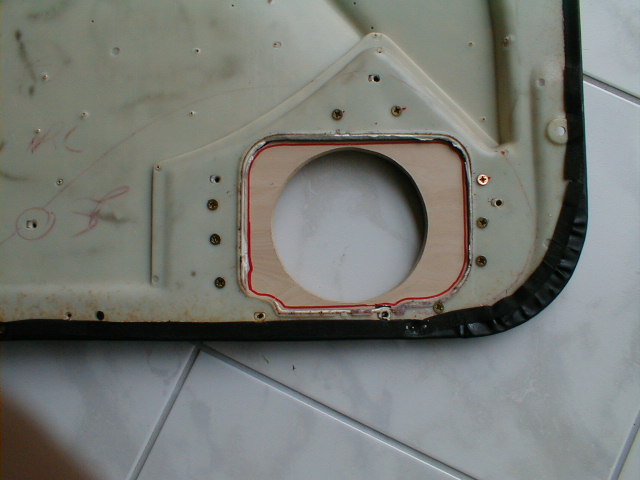

Anschließend werden die drei Teile wieder zusammengeschraubt und der Adapter an der Verkleidung festgeschraubt. Dazu sollte man die Verkleidung vorbohren (erstes Bild, rote Markierungen). Für die Verschraubung des Adapters habe ich 16mm lange und 4,5mm starke Schrauben genommen.

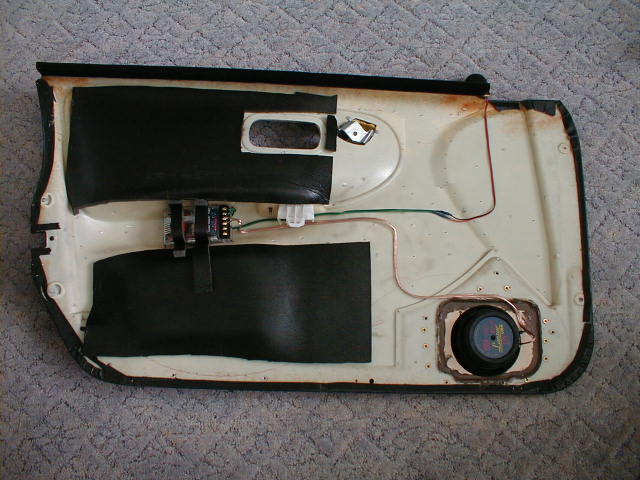

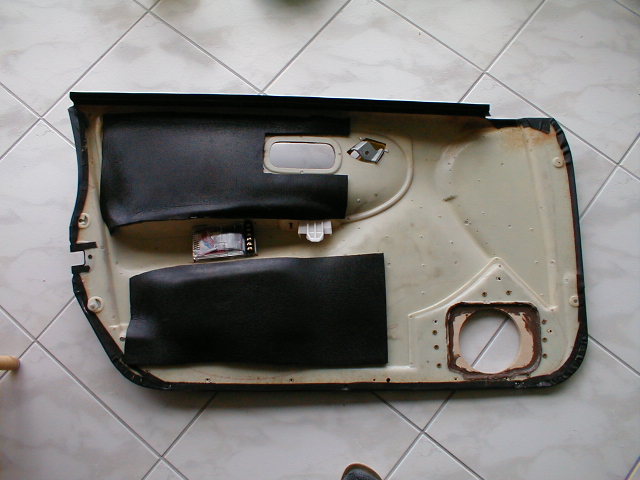

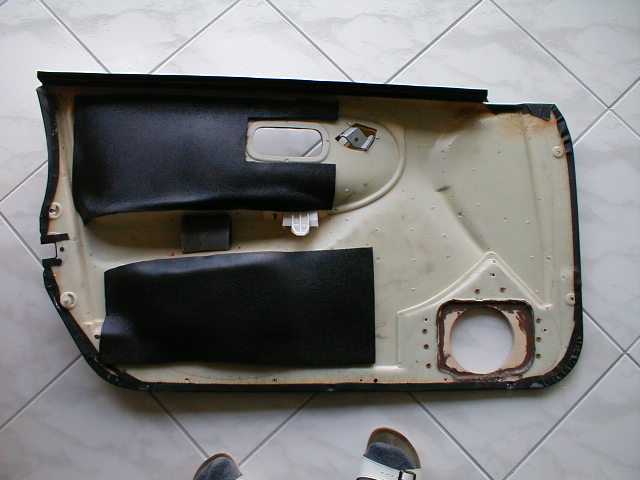

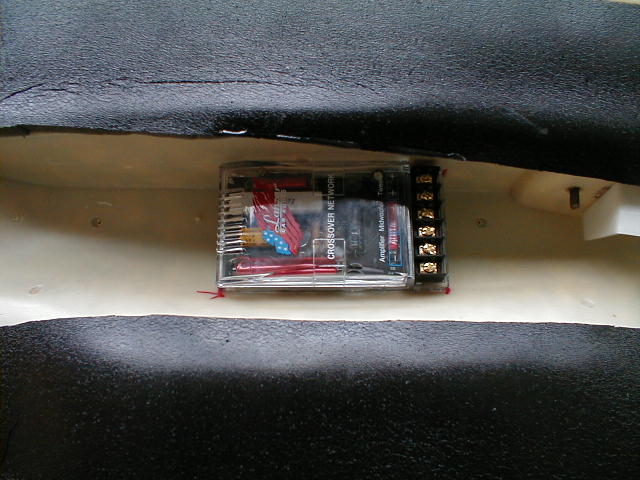

Für einen optimalen Klang (sofern dies bei einem so tiefen Einbauplatz möglich ist) habe ich den Übergang von Adapter zu Verkleidung noch mit einer mehr oder weniger schönen, braunen Silikonnaht versehen. Da das Silikon recht lange braucht bis es trocken ist, wurde die Zwischenzeit genutzt, um ein wenig Dämmmaterial aufzutragen und die Frequenzweiche zu installieren. Dazu habe ich Zweikomponentenkleber und, zur Unterstützung, etwas von der selbstklebendem Dämmung verwendet. Damit der Kleber besser hält, wurden die Kontaktstellen vorher mit einem feinem Sandpapier angeraut und anschließend mit einem Brillenputztuch gereinigt. Als Einbauplatz für die Weiche musste die Kuhle der Armablage herhalten (siehe Fotos).

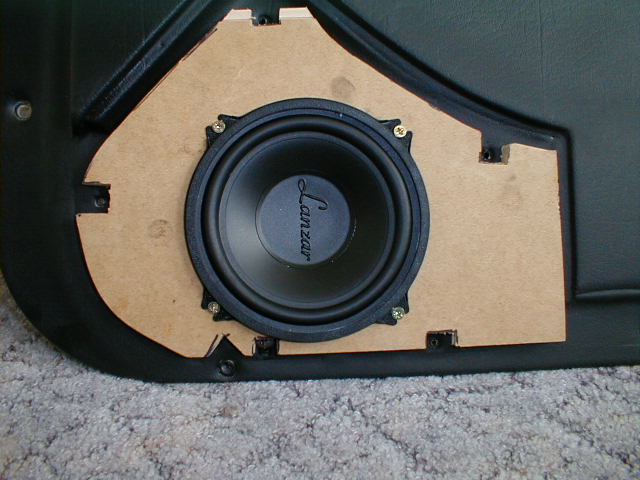

Wenn schließlich das Silikon irgendwann trocken ist, kann man endlich den Lautsprecher festschrauben. Dabei sollte man den Lautsprecher so drehen, dass die Anschlüsse auf der Rückseite dort liegen, wo der meiste Platz ist. Der Mittel- und der Hochtöner müssen  natürlich auch an die Frequenzweiche angeschlossen werden. Die Kabel kann man mit ein paar tropfen Sekundenkleber an der Verkleidung fixieren. Der gerade angesprochenen Hochtöner sollte noch nicht fixiert werden, da eine genaue Arretierung erst nach Montage der Verkleidung an der Tür möglich ist.

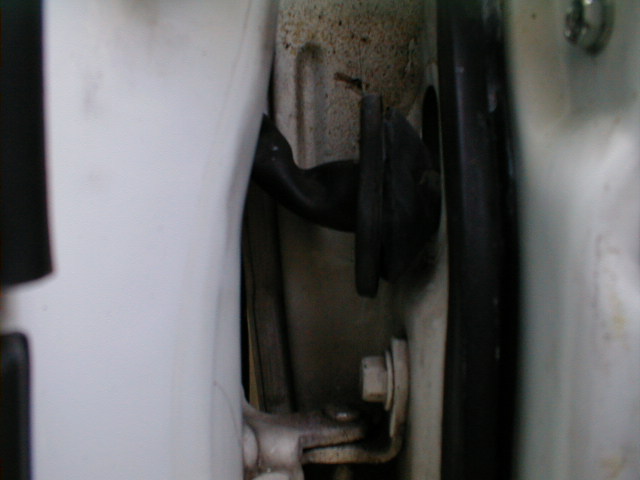

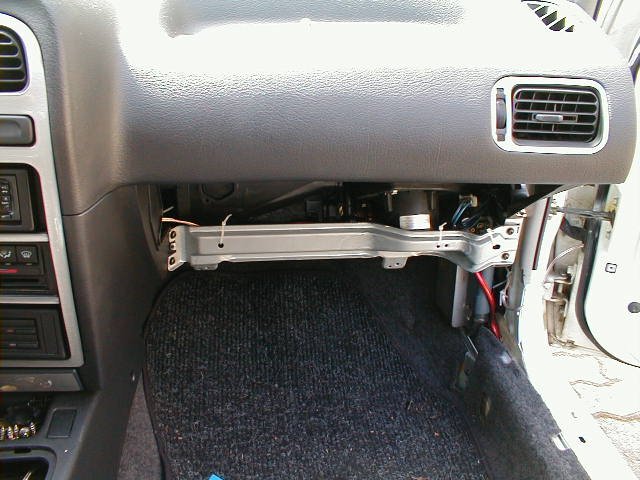

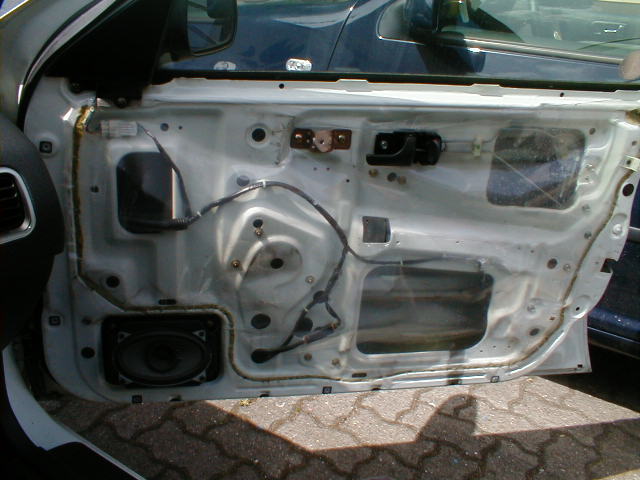

Da nun schon einmal die Tür entkleidet ist, kann man auch noch ein paar neue Kabel legen. Eigentlich wollte ich die neuen Kabel durch die schon vorhanden Schlauchverbindung zwischen Auto und Tür ziehen, mußte jedoch schnell erkennen, dass dies nicht möglich ist. Also mußte die Gummidichtung (mittleres Bild) dran glauben. Einfach mit einem spitzen Schraubenzieher ein kleines Loch reingestochen und dort das Kabel durchgezogen. Beim verlegen des Kabels in der Tür sollte man darauf achten, das man nicht mit der Fensterführung in Konflikt gerät und das Kabel mit Bindern fixiert. Wie man das Kabel im Innenraum verlegt, muss jeder für sich selber wissen, ob nun zum Radio oder zum Verstärker im Kofferraum oder unterm Beifahrersitz.

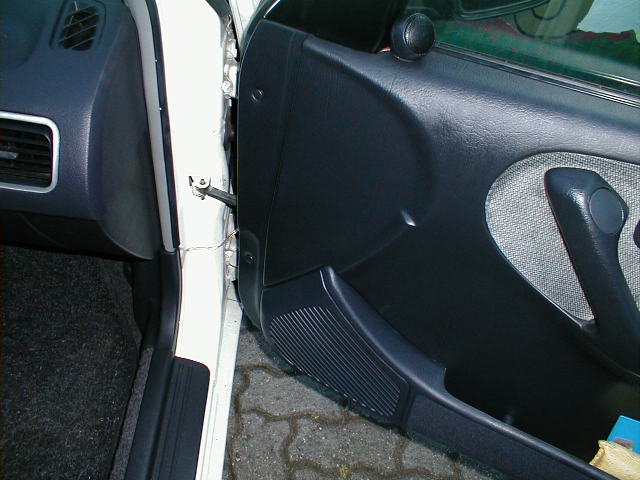

Dann noch schnell alles anschließen, die Tür wieder zusammenbauen und die Hochtöner fixieren ,und dem Soundcheck steht nichts mehr im Wege.
